    M17/133-00001半刚性电缆EZ Form

    发布时间：2022-11-28 16:54:10     浏览：863

    EZ Form半刚性电缆的特别之处关键在于易于弯曲制成品形状，弯曲后仍然可以保持稳固状态。M17/133-00001特性使之特别适合自动化弯曲设备及人工成型。

    EZ Form提供27种满足MIL-DTL-17铜铝护线套标准半刚性电缆。M17/133-00001电缆满足或超过Mil并提供更多的尺寸和饰面。

    为防止氧化，EZ Form建议把M17/133-00001保存在原包装中，使用前保存在干燥的温度监控环境中。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：/brand/78.html

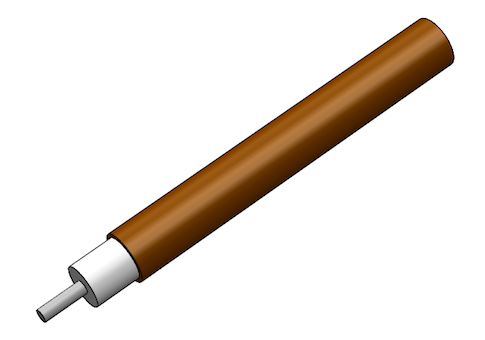

    EZ Form (9).png

    DIMENSIONS

    UNITS

    M17/133-00001
    REV F1

    Outer Conductor Diameter

    In

    .0865*

    mm

    2.20*

    Center Conductor Diameter

    In

    0.0201

    mm

    0.51

    Dielectric Diameter

    In

    0.066

    mm

    1.68

    MATERIALS

    Outer Conductor


    Copper

    Outer Conductor Plating


    Tin

    Dielectric


    PTFE

    Center Conductor


    SPCW

    RoHS Compliant


    YES

    MECHANICAL CHARACTERISTICS

    Temp Range °C

    °C

    -40 to +125

    Inside Bend Radius (Minimum)

    In

    .125

    mm

    3.18

    Weight

    lbs / 100ft

    1.58

    kg / 100m

    2.35

    ELECTRICAL CHARACTERISTICS**

    Nominal Impedance

    Ohms

    50.0 +/- 1.5

    Velocity of Propagation

    -

    69.5%

    Shielding Effectiveness

    db

    >165

    Voltage Withstanding

    VRMS @ 60 Hz

    5000

    Continuous Working Voltage

    VRMS MAX

    1500

    Maximum Operating Frequency

    GHz

    20

    Attenuation
    (db / 100 Ft Typical)

    0.5 GHz

    15

    1.0 GHz

    22

    5.0 GHz

    50

    10.0 GHz

    80

    18.0 GHz

    110

    26.5 GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A

    Power (Watts Cw
    @ 20 °C, Maximum)

    0.5 GHz

    180

    1.0 GHz

    130

    5.0 GHz

    54

    10.0 GHz

    35

    18.0 GHz

    24

    26.5 GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A
