    EZ Form半刚性电缆M17/130-00014

    发布时间：2022-09-28 16:48:07     浏览：1258

    半刚性电缆最基本形式是由金属套管制作而成的同轴传输线。其中，金属套管通常为形成外导线的铜管，沿铜管的中心线设计有导线导体。因此，中心导线导体由介质材料支撑点，因此维持在外导线的相同中轴上。半刚性器件因其宽带特性、可靠的机械性能和相位稳定性，依旧是工程师的热门选择。

    EZ Form提供27条铜和铝?；ぬ装敫招缘缋?，满足MIL-DTL-17标准。M17/130-00014电缆线满足甚至超过MIL规格，还有各种尺寸和表面处理。

    为了防止氧化，EZ Form建议把M17/130-00014储存在原有封装中，并在操作前储存在干燥的温度可控性的环境里。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：/brand/78.html

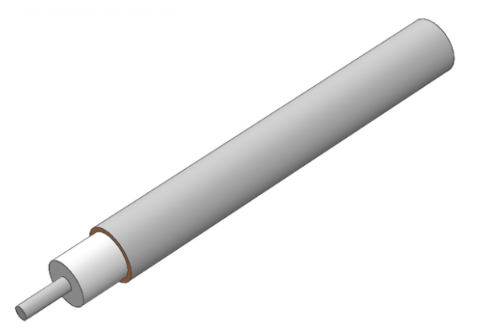

    EZ Form (8).png

    DIMENSIONS

    UNITS

    M17/130-00014
    REV F2

    Outer Conductor Diameter

    In

    .141*

    mm

    3.58*

    Center Conductor Diameter

    In

    0.0362

    mm

    0.92

    Dielectric Diameter

    In

    0.1175

    mm

    2.98

    MATERIALS

    Outer Conductor

    Copper

    Outer Conductor Plating

    Tin Lead

    Dielectric

    PTFE

    Center Conductor

    SPCW

    RoHS Compliant

    NO

    MECHANICAL CHARACTERISTICS

    Temp Range °C

    °C

    -40 to +125

    Inside Bend Radius (Minimum)

    In

    0.25

    mm

    6.35

    Weight

    lbs / 100ft

    3.51

    kg / 100m

    5.22

    ELECTRICAL CHARACTERISTICS**

    Nominal Impedance

    Ohms

    50.0 +/- 1.0

    Velocity of Propagation

    -

    69.5%

    Shielding Effectiveness

    db

    >165

    Voltage Withstanding

    VRMS @ 60 Hz

    5000

    Continuous Working Voltage

    VRMS MAX

    1900

    Maximum Operating Frequency

    GHz

    20

    Attenuation
    (db / 100 Ft Typical)

    0.5 GHz

    8

    1.0 GHz

    12

    5.0 GHz

    29

    10.0 GHz

    45

    18.0 GHz

    65.5

    26.5 GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A

    Power (Watts Cw
    @ 20 °C, Maximum)

    0.5 GHz

    600

    1.0 GHz

    450

    5.0 GHz

    180

    10.0 GHz

    120

    18.0 GHz

    83
