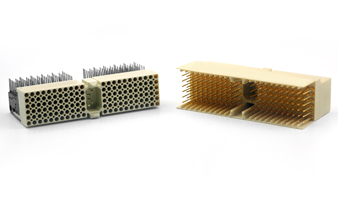

3U/6U形状因素

P1/P4

P2/P5

P3

J1/J4

J2/J5

J3

零件编号参考

K2A110FMD

K2B110FMD

K2B095FMD

K2A110FFD

K2B110FFD

K2B095FFD

设计标准

IEC 1076-4 101

触头形状

凸触头

Hypertac 0.40 mm插座

触头终端

焊接引线座，以63/37比例镀铅锡

镀金或比例63/37的镀铅锡

触头间距

2.00mm

触头数目

110个信号触头

22接地触头

95个信号触头
19个接地触头

110个信号触头
22个接地触头

95个信号触头

19个接地触头

触头额定电流

1安培

温度范围

-55℃至125℃

绝缘子材质

30%玻璃填充的LCP（符合NASA脱气规范）

额定阻燃

94 V-O

绝缘电阻

大于5000兆欧姆

触头材料

铍铜针脚触头

铍铜Hypertac插座接线和黄铜主体

插接触头镀层

最小值50微英寸镀金/50微英寸镀镍

插接连接器之间的最大可允许间隙

0.039英寸[1.00 mm]

建议PCB
孔径

镀层之后0.71 ± 0.05 mm

镀层之后0.60 mm

重量

0.55盎司

0.53盎司.

0.38盎司.

0.38盎司.

0.45盎司.

0.31盎司.

零件编号参考

K2A110FMD

K2B110FMD

K2B95FMD

K2A110FFD

K2B110FFD

K2B95FFD

LLCR （低级别触头阻抗）

平均值7.20毫欧姆

DWV （介质耐压）

1000 VRMS

触头寿命（插/拔）

大于4000次（每个插接连接器对）

插力

平均值16.38 LBF（每个插接连接器对）

拔力

平均值13.2 LBF（每个插接连接器对）

震动（正弦震动）*

在15 G时频率为10至2000 HZ (MIL-DTL-55302) (NASA GSFCS311-P-822)

震动（任意震动）**

飞机底盘装置等级的震动（NASA戈达德GEVS SE版本A）

抗机械冲击性*

100 G峰值(NASA GSFC S311-P-822)

*执行测试，测定是否因为机械运动而发生磨耗，并评估Hypertac触头系统在剧烈冲击下的完整性。为验证测试，每10纳秒执行一次事件检测。
无事件记录。

**使用6U飞机底盘执行测试，测定是否因为机械运动而发生磨耗，并评估测试样件在恶劣机械环境下的完整性。为验证测试，每50纳秒执行一次事件检测。
无事件记录。
