    Norsat 1041XRTS KU波段BUC上变频器

    发布时间:2025-06-23 09:08:18     浏览:78

      Norsat International Inc.生产的Ku波段 4W 非倒置式块上变频器(Block Upconverter,简称 BUC),型号为 1041XRTS,主要用于卫星通信系统,将低频信号上变频至 Ku 波段的高频信号,以便通过卫星链路传输。

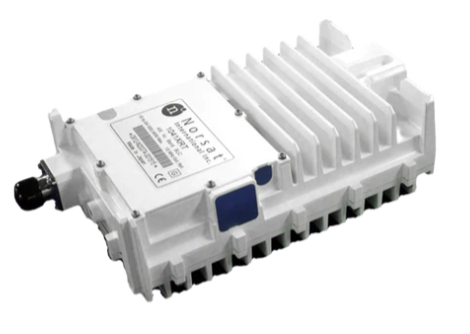

    Norsat 1041XRTS KU波段BUC上变频器

      主要技术规格

      输出频率范围:13.75 GHz 至 14.50 GHz(部分型号为 14.0 GHz 至 14.50 GHz)

      输入频率范围:950 MHz 至 1700 MHz(部分型号为 950 MHz 至 1450 MHz)

      输出功率:36 dBm(至 1dB 压缩点)

      本振频率:12.80 GHz(部分型号为 13.05 GHz)

      输入 VSWR:2.0:1

      输出 VSWR:2.1:1

      相位噪声:

      -70 dBc/Hz @ 1 kHz

      -80 dBc/Hz @ 10 kHz

      -90 dBc/Hz @ 100 kHz

      外部参考时钟:10 MHz 信号频率,参考电平范围为 -5 dBm 至 +5 dBm

      电源要求:通过 IF 电缆中心导体供电,电压范围为 +15V 至 +24V

      功耗:45 W

      机械和物理规格

      输出波导:WR75(带槽)

      尺寸:228 mm × 125 mm × 65 mm(9.0 英寸 × 4.9 英寸 × 2.6 英寸)

      重量:1.9 kg(4.2 磅)

      连接器选项

      F 型连接器:75 欧姆

      N 型连接器:50 欧姆

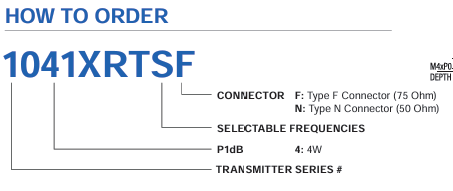

      订购信息

    Norsat 1041XRTS 订购信息

      特点

      高增益稳定性:在任何恒定频率下,增益稳定性为 ±2.25 dB;在任何 54 MHz 带宽内,增益稳定性为 ±1.0 dB;在整个 750 MHz 带宽内,增益稳定性为 ±3.0 dB。

      宽温度范围:工作温度范围为 -40°C 至 +55°C。

    Norsat公司是通信解决方案的提供商,公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资,Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市立维创展科技有限公司,优势代理销售Norsat产品,欢迎咨询。
